l 无机械可动部件，不易腐蚀，长期运行无须维护；
l 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
l 流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
l 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
l 采用EEPROM，参数设置方便，并可保存长达一年的历史数据；
l 转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
l 多物理量参数报警输出，可由用户任选其中；
l 流量计表头可360度旋转，安装使用简单方便；
l 配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输
l 压力、温度信号为传感器输入方式；
l 整机功耗低，可用内电池供电，也可外接电源。
2主要用途

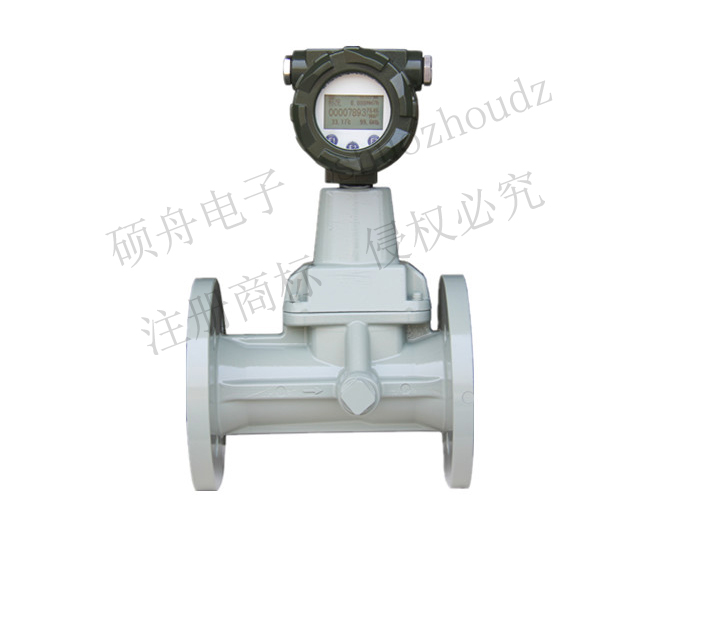

SZ-LUXZ型系列旋进漩涡流量计可应用于石油、化工、电力、冶金、城市供气等行业测量气体流量，是目前油田和城市天然气输配计量和贸易计量的产品。

型号	公称通经DN（mm）	流量范围（m³/h）	公称压力（MPa）	压力损失（kPa）	壳体材料
LUZX-015	15	0.3~12	1.6 2.5 4.0 6.3	△P=ρ/1.205×ＰN	不锈钢1Cr18Ni9Ti或铝合金ZL101A
LUZX-020	20	1.2~15
LUZX-025	25	2.5~30
LUZX-032	32	4.5~60
LUZX-040	40	7~70
LUZX-050	50	10~130
LUZX-065	65	20~300
LUZX-080	80	30~400
LUZX-100	100	50~800
LUZX-125	125	80~1000
LUZX-125	150	190~1900
LUZX-200	200	240~3600

3.参数指标

1.精度：为温度、压力修正后的系统精度；
2.标准状态条件：P=101.325KPa，T=293.15K
3.使用条件：
环境温度：-30℃～+65℃
相对湿度：5%～95%
介质温度：-20℃～+80℃
大气压力：86KPa～106KPa
3.1电气性能指标
3.2工作电源：
A．外电源：＋24VDC±15%，纹波＜5％，适用于4～20mA输出、脉冲输出、报警输出、RS-485等；
B．内电源：1组3.6V锂电池（ER26500），当电压低于3.0V时，出现欠压指示。
3.3整机功耗：
A．外电源：<2W;
B．内电源：平均功耗1mW，可连续使用两年以上。
3.4.脉冲输出方式：
A．工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；
B．  定标脉冲信号，与IC卡阀门控制器配套，高电平幅度≥2.8V，低电平幅度≤0.2V，                 单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉冲信号频率应≤900Hz。
C．定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。
3.5  RS－485通信（光电隔离），可实现以下功能：
采用RS－485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；
3.6  4～20mA标准电流信号（光电隔离）
与标准体积流量成正比，4mA对应0 m3/h， 20 mA对应最大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。
3.7控制信号输出：
A．下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压         ＋12V~+24V，最大负载电流50mA；
B．上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压         ＋12V~+24V，最大负载电流50mA；
C．关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
D．电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
3.8防爆标志：ExdIIBT4
3.9防护等级：IP65
