仪表测量部分为一根垂直安装的玻璃锥管和管内的浮子所组成。锥管的大端向上，浮子随流量大小沿锥管轴线方向上下移动。当流体自下而上通过锥管时，由于流体的作用，浮子上下端面产生一差压，浮子在此差压作用下上升。当作用在浮子上的上升力与浮子所受的重力、浮力及粘性力三者的合力相等时，浮子便稳定在某一高度上。这时浮子在锥管中的高度与所通过的流量有对应关系。该高度就是流量大小的量度。

锥管上刻有流量刻度，流量计的读数按图一所示的读数位置读取流量示值。

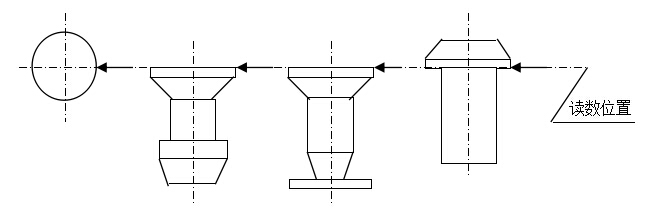

图一玻璃转子流量计读数位置

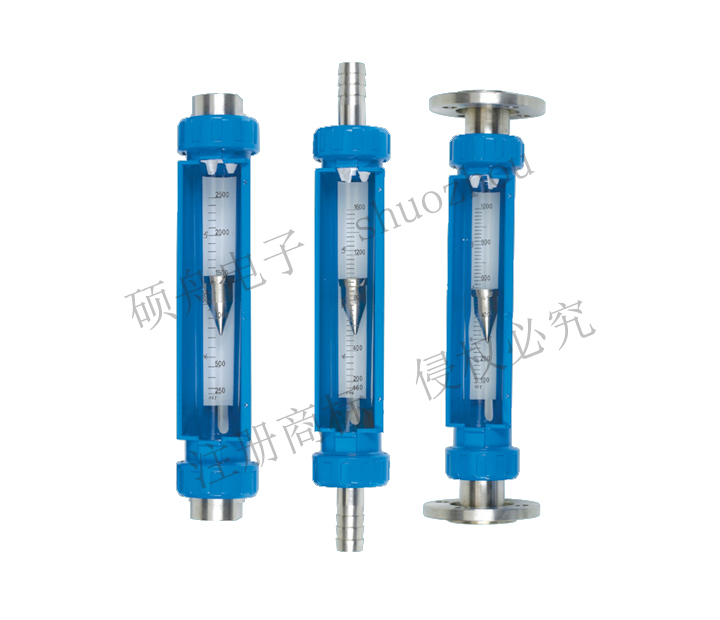

我公司生产的流量计的结构按口径不同可分为表盘式、可换式和固定式三种。

表盘式结构如图二所示，它适合于口径为4、6、10mm的流量计。主要支撑件是支板 2和带有针阀的下基座9及上基座3，针阀用于调节流经仪表的流量，流入、流出咀与管路用软管联接，支板上有两个螺孔用来固定仪表。

可换式结构如图三所示，它适用于口径为１５、２５、４０ｍｍ的流量计。带法兰基座１和内衬填料８通过两支板６与锥管相连接，以压紧盖７加以密封，镶有不锈钢或塑料等制成的镶套，以耐腐蚀性，基座的两法兰与管路相连接，需将螺栓９（上下共８个）旋下，就能取出锥管，进行清洗或替换。

固定式结构如图四所示，它适用于口径为５０、８０、１００mm的流量计。基本结构与可换式相类同，但里面不装镶套且锥管不能单独拆卸。中间装一导杆，测量大流量时，可以使浮子依然能顺着导杆上下平稳地滑动，也可保护锥管免遭损坏。

三、玻璃转子流量计基本参数及性能指标

１、执行标准

执行标准为ZBY138-83《玻璃转子流量计》。

２、使用环境条件

（１）环境温度: -10～50℃；

（２）相对温度: 不超过95％；

（３）流量计周围不应有强腐蚀气体。

３、正常工作条件

（１）被测流体的流动为单相、无脉动的稳定流且充满管道；

（２）流量计的中心线与铅垂线之间的夹角：

ａ、1.0和1.5级的流量计不大于２°；

ｂ、低于1.5级的流量计不大于５°；

（３）被测流体的温度为-20～60℃（普通型）和0～120℃（高温型），工作压力见附表一。

（４）无机械震动。

４、精度等级

流量计的精度等级见表１

表１

流量计的公称通径（mm）	4、6、10	15～100
精度等级	1.5%、2.5%、4%	1.5%、2.5%

５、公称通径、流量上限值，范围度，公称压力见附表一

附表一：玻璃转子流量计参数规格表

产品型号	公称通径（mm）	流量范围		工　　作压　　力（ＭＰａ）
		液体（L/h）	气体（m³/h）
LZB-4	Φ4	1～10	0.016～0.16	≤１
		1.6～16	0.025～0.25
		2.5～25	0.04～0.4
LZB-6	Φ6	2.5～25	0.04～0.4
		4～40	0.06～0.6
		6～60	0.1～1
LZB-10	Φ10	6～60	0.1～1
		10～100	0.16～1.6
		16～160	0.25～2.5
LZB-15	Φ15	16～160	0.25～2.5	≤0.6
		25～250	0.4～4
		40～400	0.6～6
LZB-25	Φ25	40～400	1～10
		60～600	1.6～16
		100～1000	2.5～25
LZB-40	Φ40	160～1600	4～40
		250～2500	6～60
LZB-50	Φ50	400～4000	10～100	≤0.4
		600～6000	16～160
LZB-80	Φ80	1000～10000	50～250
		1600～16000	80～400
LZB-100	Φ100	5000～25000	120～600
		8000～40000	200～1000
