一、概述
本公司小电容系列产品进行了设计，从以前的模拟电路为数字电路，用户的实际操作效率，增强了产品的使用稳定性和对不同物料测量的特定性。
本产品适合大部分的固体/液体测量（包括粘性物料），需一键标定设定合适的报警点。另外可配操作器对仪表的延时值/设定值/滞后值进行调整，拓宽了产品的使用范围。

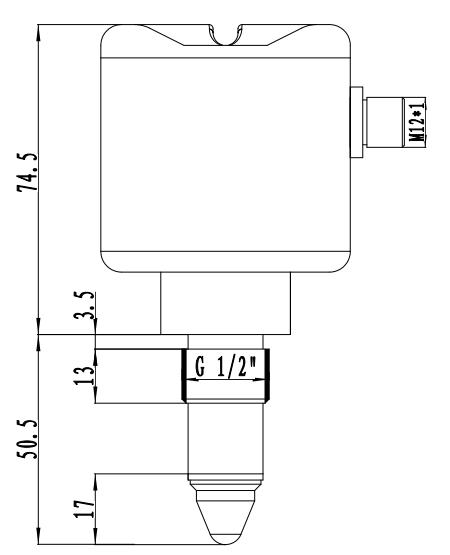

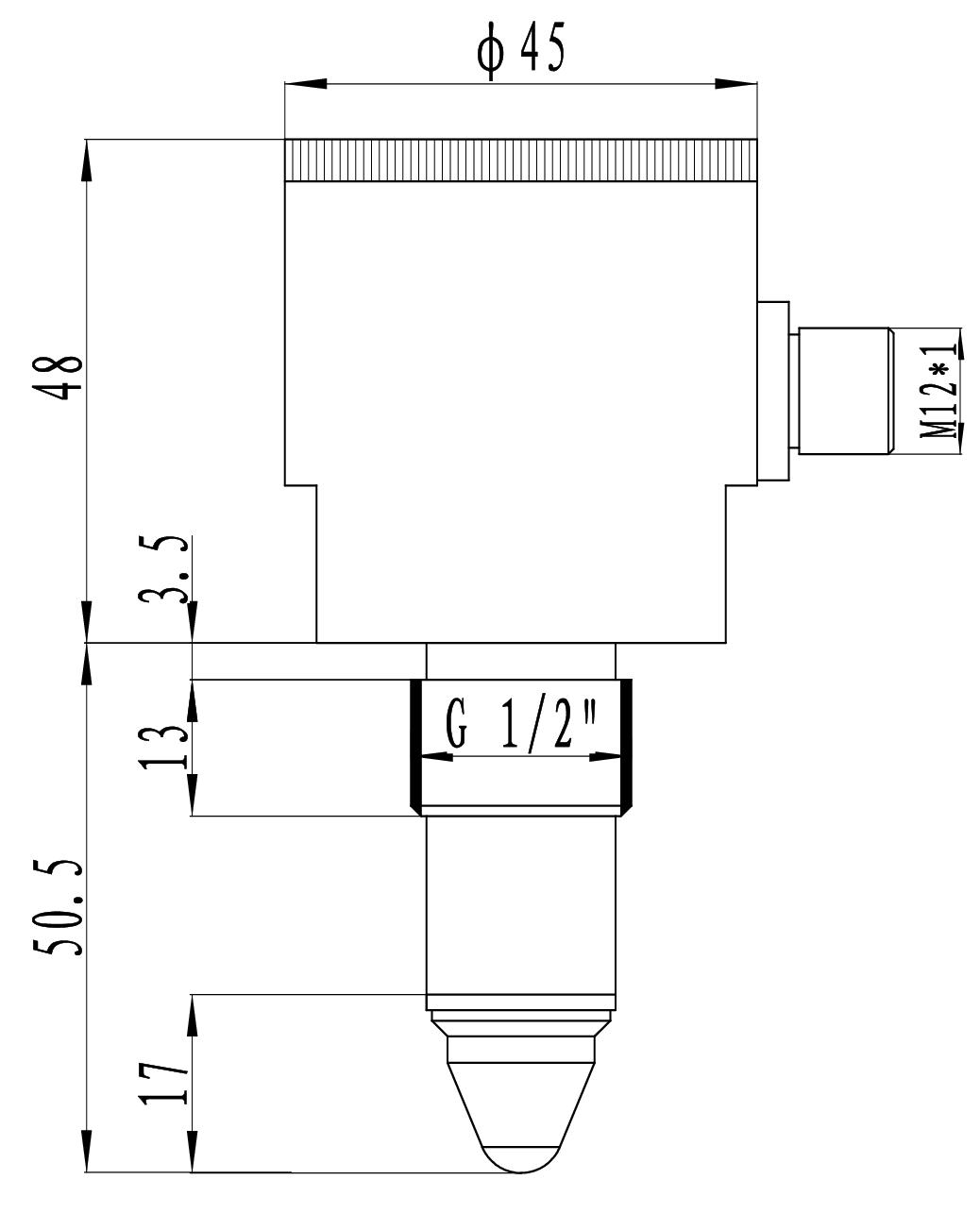

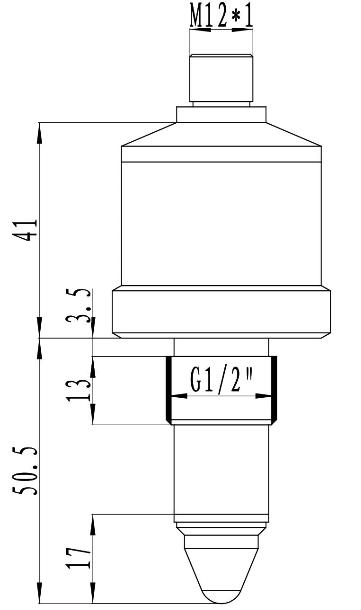

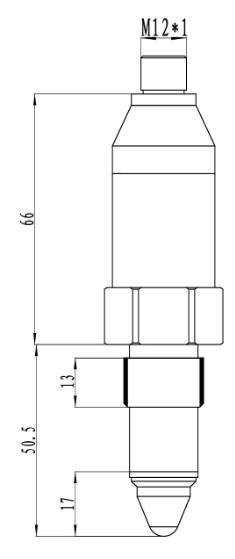

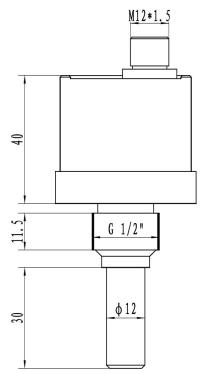

二、外形/结构尺寸
|
|
|
|
|
60-PTFE（继电器输出） |
61-PEEK（继电器输出） |
62-PEEK（NPN/PNP） |
|
|
|
|
|
63-PEEK（继电器输出） |
761-PEEK（继电器输出） |
762-PEEK（NPN/PNP） |
三、工作原理

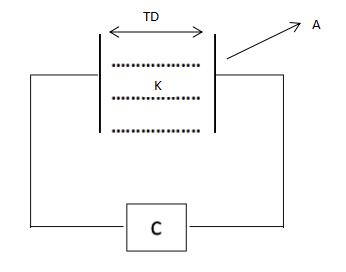

小电容式物/液位开关根据感应电极与接地电极间形成电容，以被测物料为介质，当物料覆盖感应电极时，测量的电容值会增大，达到设定的值时输出开关信号。
C = ( 0.0884 × K · A) / TD
K = 介电常数
A = 接触面积
TD = 绝缘层厚度
四、参数指标
电源：24VDC 输出：3A/250VAC SPDT；NPN；PNP
温度：-20···100°C 压力：5bar(PTFE)/40bar(PEEK)
本体材质：SUS304/SUS316L 感应棒材质：SUS304/SUS316L+PTFE/PEEK
过程连接：G1/2”（可定制） 电气接口：M12*1航空接头（8芯/5芯，含485通讯接口）
