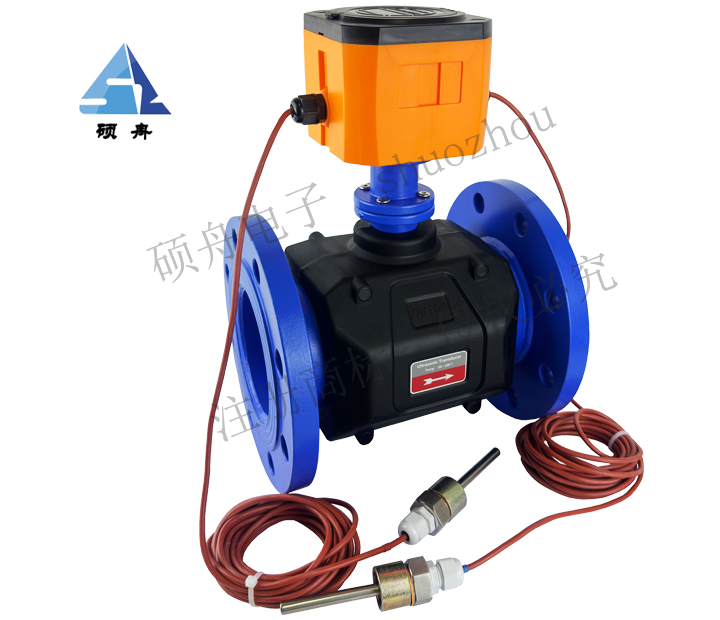

该系列超声波热量表具有高量程比，超低耗电，工作稳定可靠等优点。热量表的
每一个零部件都具有 IP68 防护等级，可运用于各种恶劣的工作环境，广泛应用于热电厂、换热站、供暖公司、制冷系统、中央空调等领域的热量、冷量测量。
特 点
两路PT1000温度电阻，可实现冷热量测量
可靠性高，量程比宽
RS485接口，DC8-24V供电
选配4G网络通讯或NB-lot窄带物联网
超低功耗，大于10年
防护等级IP68
技术参数
可选碳钢、不锈钢304、不锈钢316材质；双声道、四声道
不锈钢传感器外壳不生锈、不堵塞
通径设计，无压力损失
防拆保护罩，机电分离设计装配、维修不拆管
公称直径<DN50：测量管体：铜；可定制不锈钢304、不锈钢316
公称直径≥DN50：测量管体：碳钢(传感器处不锈钢)；可定制不锈钢304、不锈钢316；
波特率9600bps、4800bps、2400bps、600bps、300bps可选，默认为9600bps；
采用GB/T 26831协议
波特率9600bps、4800bps、2400bps、600bps、300bps可选，默认为9600bps，传输距离≤150m
GB/T26831协议、CJ/T 188协议、Modbus RTU协议可选，自动识别通讯协议。
采用铁电存储参数，按月存储热量、累积流量和相对的时间;
自动存储前31个月前31日的累积流量
项目
参数
公称直径
DN15-DN400
材质
执行标准
GB/T32224-2020
测量范围
温度范围
公称直径<DN50：4-90°C；公称直径≥DN50：4-130°C
温差范围
0-85K（计热始动温差0.2K）
最小配对温度误差
±0.1°C
最大允许工作压力
1.6MPa，可选2.5MPa。
准确度等级
2级
温度传感器类型
PT1000，DIN/IEC751B
防护等级
IP68
工作电源
3.6V锂电池供电，一节可连续工作6年以上
DC8-24V(订货时提出)
AC220V，50HZ(选配电源适配器，订货时提出)
工作环境
环境A类/B类/C类/D类
功耗
标准状态<30uA，最长可连续工作20年以上
通讯数据
光学接口
RS485/M-BUS
无线通讯
4G网络通讯
NB-lot窄带物联网
本地显示
双行显示句括9位累积量，6位瞬时流量，以及供、回水温度，温差。 累积有效运行时间。
显示分辨力
热量0.1kw·h、累积流量0.001m³；温度0.01℃；温差0.01K
存储温度
-25~55 °C
数据存储
常用流量时压力损失等级
公称直径<DN50：ΔP40；公称直径≥DN50：ΔP10
温度传感器信号线长度
公称直径<DN50：1.3；公称直径≥DN50：标配5米（其他长度定制）
仪表安装位置
供水（回水安装时需提出）
